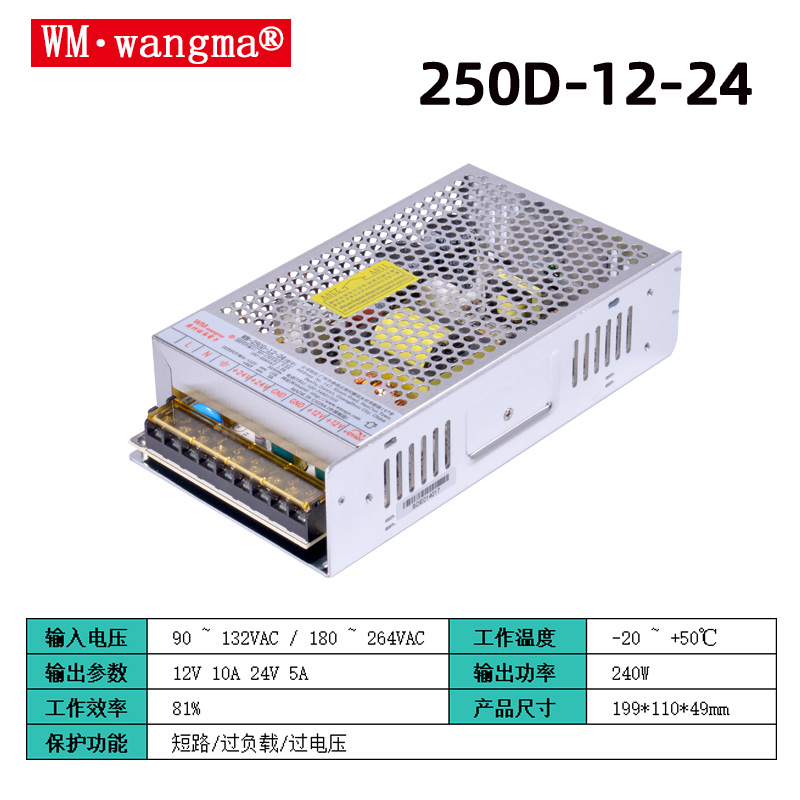

WM-250D双组输出开关电源介绍

一、产品基础特性

WM-250D双组输出开关电源核心保护与性能‌：具备输出短路、过负载保护功能，可承受300VAC输入浪涌电压5秒，开关工作频率为65KHz，标配电源启动LED指示灯，全系列通过100%满载老化测试，提供两年保固服务。

供电形式：双路直流输出，交流输入档位可通过机身开关切换；散热方式：自然风冷，无风扇静音运行；防护能力：集成短路、过负载、过电压三重保护，故障时关断输出，重启后自动恢复；可承受 300VAC 浪涌输入持续 5 秒；品质管控：出厂 100% 满载老化测试，内置 LED 电源工作指示灯；开关工作频率 54KHz；售后质保：2 年整机保固，低成本、高可靠性设计；功率定位：250W 级双路 AC-DC 工业开关电源，支持定制其他双组电压搭配。

二、四大标准型号输出参数

系列共 4 款常规型号，两路独立稳压输出，各通道电压、电流、功率、可调范围区分明确：

WM-250D双组输出开关电源输出通用指标

电流区间：每通道设置最小启动电流，低于下限可能工作异常（如 5V 通道 2~10A、24V 通道 0.4~6A）；纹波噪声：CH1 最大 60~80mVp-p，CH2 统一 120~150mVp-p（20MHz 带宽 + 双绞线电容标准测试）；精度特性：CH1 电压精度 ±1%~±2%，CH2±6%~±7%；线性调整率 ±0.5%，负载调整率 ±0.5%~±6%；时序参数：启动时长 1000ms，上升沿 50ms；满载保持时间 230VAC 下 20ms、115VAC 下 16ms；转换效率：典型效率 78%~83%。

三、WM-250D双组输出开关电源输入规格

交流电压档位：90~132VAC（115V 档）/180~264VAC（230V 档），机身开关切换；兼容直流输入 254~370VDC；电网频率：47~63Hz；输入电流：115VAC 满载 4.5A，230VAC 满载 2.5A；浪涌电流：最大 40A（115VAC）/55A（230VAC）；漏电流：240VAC 工况下＜3.5mA。

四、WM-250D双组输出开关电源保护阈值明细

过负载：输出功率达到额定 105%~150% 触发保护；过电压：5V 机型 CH1：5.8~6.8V；12V 机型 CH1：15~16.5V；16V 机型 CH1：20~21.8V；所有保护动作逻辑：直接关断输出，断电重启后恢复供电。

五、WM-250D双组输出开关电源环境与可靠性参数

工作温湿度：-20℃ ~ +50℃（高温需按负载减额曲线降功率），湿度 20%~90% RH、无凝露；存储条件：-20℃ ~ +85℃，湿度 10%~95% RH；温度系数：0~50℃区间 ±0.03%/℃；振动耐受：10~500Hz、3G 振动，X/Y/Z 三轴各 60 分钟，单周期 10 分钟；寿命指标：25℃环境下 MTBF≥200000 小时（依据 MIL-HDBK-217F 标准）。

六、WM-250D双组输出开关电源安规绝缘标准

耐压测试：输入 - 输出 2KVAC；输入 - 外壳 1.5KVAC；输出 - 外壳 0.5KVAC；绝缘阻抗：输入 / 输出 / 外壳任意两端，500VDC 下≥100MΩ（25℃、70% RH 环境）。

七、物理尺寸、安装与包装

整机外形尺寸：长 199mm × 宽 110mm × 高 49mm；

单台重量：0.75Kg；整箱包装：每箱 20 台，总重 15.25Kg，体积 0.36CBM。

八、厂商信息与测试备注

厂家信息：广州旺马电子，地址广州市番禺区南村镇坑头村市新路 147 号；联系电话 020-34821510、手机：18925176306；传真 020-34821526，官网http://www.wmsps.com/；

测试标准备注

无特殊说明时，所有参数测试条件：230VAC 输入、额定负载、25℃常温；纹波测量标准：12 英寸双绞线，输出端并联 0.1μF+47μF 电容，20MHz 带宽；电压精度包含设定误差、线性、负载调整率三项总和；电源属于系统组件，整机 EMC 电磁兼容需搭配终端设备整机验证；负载减额曲线：横轴环境温度（-20~60℃），纵轴允许负载百分比；输入电压特性曲线：横轴 AC 输入电压（90~190V），纵轴输出负载能力。

九、WM-250D双组输出开关电源适用场景总结

WM-250D双组输出开关电源为工业双路稳压开关电源，适合工控设备、自助售货机、监控、自动化设备等需要两种直流电压同时供电的设备，自然风冷无风扇设计适配低噪音需求设备，宽交流输入适配国内外电网环境，多重保护提升设备运行稳定性。
